二、設備概述

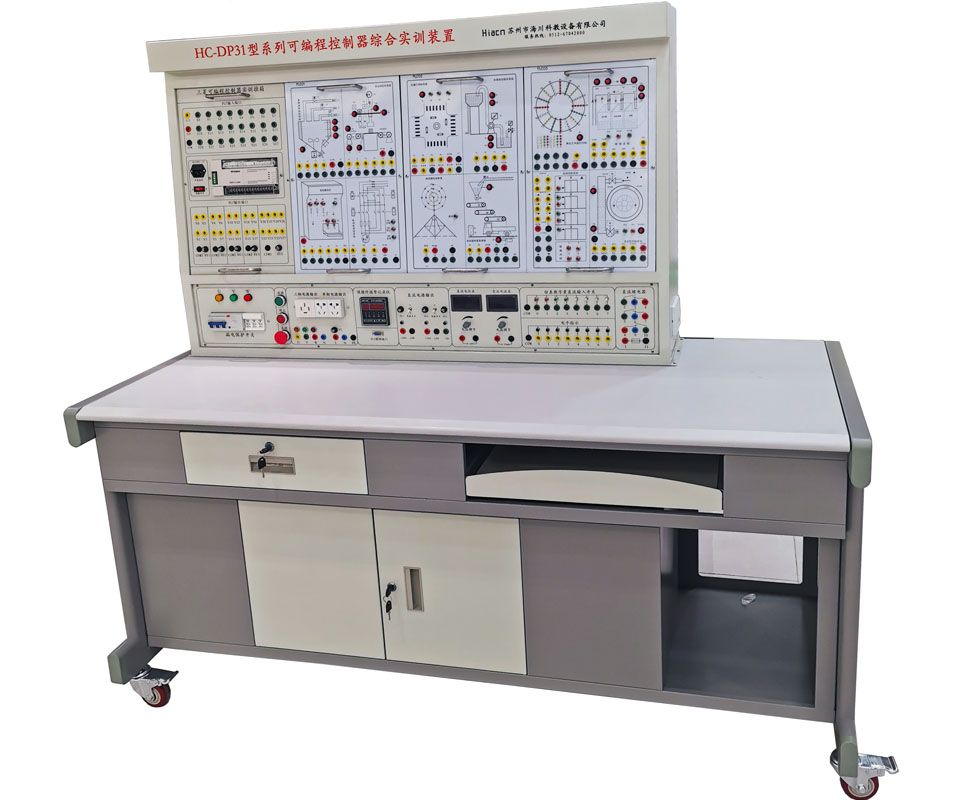

　　隨著工業自動化網絡的不斷發展、網絡技術在工業中應用優為普及?；诳偩€技術PLC網絡控制方案，即一臺PLC承擔其一定的控制任務，各PLC之間通過總線通訊實現互連的分布式控制方式。用戶可根據需要選擇不同廠家的PLC及其所支持的總線通信模式，組建成PLC網絡。將為進一步學習工業以太網技術等打下了良好的基礎。HC-DP32型  系列可編程控制器綜合實訓裝置(網絡版、現場總線)就是圍繞著該網絡技術而開發的實訓設備。

　　該裝置采用鈑金實訓臺，實訓臺架由實訓屏(含電源控制屏)、實訓桌、實訓儲物柜三大部分組成。實訓屏包括電源指示和控制單元、時間管理器(含電源保護)單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元，電源控制屏的左右兩側分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側;實訓屏內的電氣模塊設計為快換是模塊，可以方便的組成通用實訓模塊固定結構，一次可擺放多個實訓模塊，模塊采用標準化結構、互換性強，根據實訓內容的需要調換實訓模塊;存儲柜用于存放工具材料及模塊。

　　三、技術參數

　　1、交流電源：三相五線 AC 380 V±10% 50Hz;

　　2、溫度：-10～50℃;環境濕度：≤90%無水珠凝結;

　　3、外形尺寸：長×寬×高=約1700mm×720mm×1610mm;

　　4、整機功耗：≤1.0 kVA;

　　5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

　　四、功能特點

　　本設備總體結構：

　　本設備裝置采用鈑金導軌式實訓臺，模塊采用標準化結構和工具材料放置抽屜及模塊存儲箱，互換性強。

　　本實訓臺架由實訓屏(含電源控制屏)、實訓桌、實訓儲物柜三大部分組成。實訓臺架以經磷酸除銹和噴塑工藝處理的鈑金材料作為設備主要框架材料;實訓臺架為灰色撞色設計，外形美觀大方，電源箱體采用1.2mm鋼板制作。實訓屏底部裝電源控制屏，電源控制屏的面板布局從左至右依次為電源指示和電源控制單元、時間管理器(含電源保護)單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元，電源控制屏的合理位置分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側;實訓屏上部采用快換結構設計，一次可擺放多個功能實訓模塊，根據實訓內容的需要調換實訓模塊。實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級。實訓儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料;下側的雙拉門式設計，可同時存放全部的功能實訓模塊。實訓儲物柜的位置可根據需要靈活調整，底部裝有4個導向輪，方便實訓臺架移動，儲物柜的外形尺寸約為：1700mm×720mm×1610mm。

　　本設備的PLC模塊的I/O端子、變頻器的接線端子及其他附件元器件與安全插座連接，使用帶安全插頭的導線進行電路連接，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

　　本設備各個模塊的功能特點：

　　?  交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，本裝置設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，及具有急停開關。提供三相四線380V、單相220V電源各一組(安全插座)，提供2組三插AC200V插座，由啟停開關控制輸出，并設有保險絲保護。

　　?  定時器兼報警記錄儀：定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能;還可自動記錄由于接線或操作錯誤所造成的過流告警次數。

　　?  直流電源、直流電壓/電流表、邏輯電平輸出及指示等：直流電壓：0～±10V可調輸出;直流電流：4～20mA可調輸出;直流數字電壓表/電流表：電壓表量程0～30V、精度0.5級，電流表量程0～30mA、精度0.5級;同時設有邏輯電平輸出(點動、黃綠紅三種顏色開關)、邏輯電平指示(黃綠紅三種顏色指示)、直流24V繼電器、直流電壓輸出：24V/6A、12V/2A各一組(具有保險絲保護)。

　　? PLC模塊：PLC主機采用三菱FX3U-48MR;輸入24點、輸出24點。包含鈕子開關24只，船型開關一只，保險絲一只。

　　? 變頻器模塊：變頻器采用三菱E740/0.75KW變頻器。包含電位器一只，鈕子開關7只，船型開關一只，保險絲一只。

　　? 三相異步電動機模塊：采用的電動機為三相鼠籠式異步電動機，為變頻器調速使用,固定底座。

　　五、實訓項目

　　本設備基本實訓包含PLC、變頻器的基本操作與編程以及相互之間通訊實訓。實訓項目如下：

　　1. 自動送料裝車系統 HC110

　　2. 水塔水位自動控制 HC111

　　3. 交通燈自控與手控 HC112

　　4. 全自動洗衣機 HC113

　　5. 電機控制 HC114

　　6. 多種液體混合 HC115

　　7. 步進電機 HC116

　　8. 自控成型機 HC117

　　9. 自控軋鋼機 HC118

　　10. 郵件分揀機 HC119

　　11. 鐵塔之光 HC120

　　12. 四層電梯控制 HC121

　　13. 電鍍生產線控制 HC122

　　14. 等其他模塊(選配)

　　15. 變頻器功能參數設置與操作;

　　16. 外部端子點動控制;

　　17. 變頻器控制電機正反轉;

　　18. 多段速度選擇變頻調速;

　　19. 變頻器無級調速;

　　20. 基于外部模擬量(電壓/電流)控制方式的變頻調速;

　　21. 瞬時停電起動控制;

　　22. PLC、變頻調速控制;

　　23. PLC控制變頻器外部端子的電機正反轉;

　　24. PLC控制變頻器外部端子的電機運行時間控制;

　　25. 基于PLC數字量控制方式的多段速;

　　六、設備配置
